2018.10.17
シールドマシン、組立完了！
シールドマシン投入完了直後
シールドマシンの組み立てが、千代田区飯田橋の発進立坑下で完了しました。
今回は組み立て作業を定点撮影動画でご紹介します。

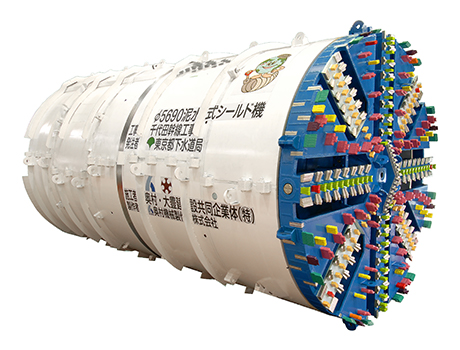

千代田幹線工事のシールドマシンは、大阪の工場で制作され（5.69ｍ×10.4m、総重量322t）、一度に運べる大きさに分解して東京にやってきました。
カッターヘッド・カッターモーター
シールドマシンはカッターヘッド（シールドマシン前面の青色部分・面板）が回転することで土砂を削ります。

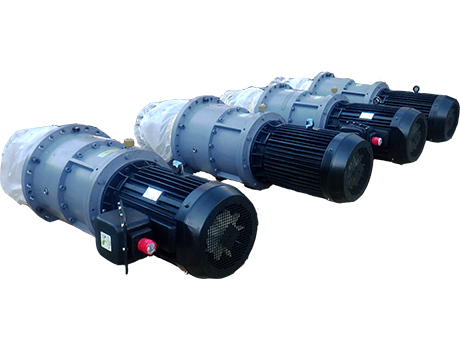

カッターヘッドの裏側には10個のカッターモーター（電動で回転するモーター）が付いており、カッターモーターが回転することで小さな歯車から大きな歯車へ力を伝達させ、大きなカッターヘッドが回転し、土砂を掘削します。
カッタービット
常時使用
| 先行して溝を掘る | 外周ビット | （刃先の出／200mm） |
|---|---|---|
| 掘削及び土砂取込を行う | スクレーパツース | （刃先の出／70mm） |
| 外周スクレーパツース | （刃先の出／70mm） | |
| センター部の芯抜きをする | センタービット | （刃先の出／400mm） |
工事前半で使用
| 先行して溝を掘る | 先行ビット（長） | （刃先の出／200mm） |
|---|---|---|
| NOMST掘削を行う | NOMSTビット | （刃先の出／220mm） |
NOMSTとは･･･カッターで直接切削可能な立坑壁。
NOMSTビット･･･NOMSTを切削する専用ビット。
工事中盤で使用
| 先行して溝を掘る | 先行ビット（中） | （刃先の出／150mm） |
|---|
工事後半で使用
| 先行して溝を掘る | 先行ビット（短） | （刃先の出／100mm） |
|---|
エレクター

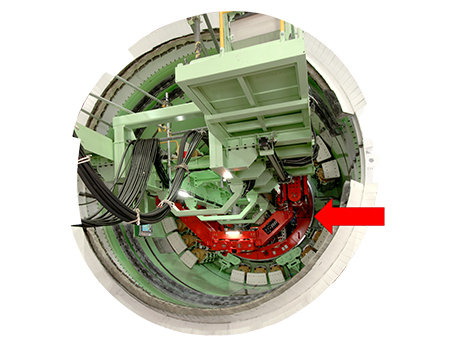

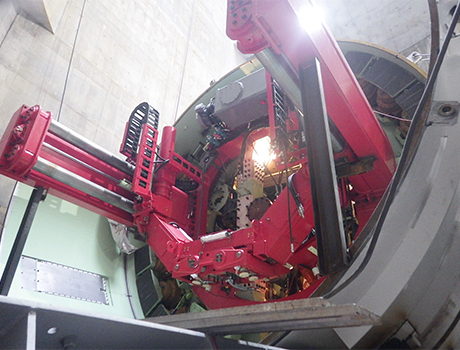

シールド機の後方には、セグメント（トンネルを構成する鉄筋コンクリート製ブロック）を組み立てるエレクターがあります。
エレクターでセグメントを”掴み”、所定の位置まで”回転”し、”押しあて”ます。
-

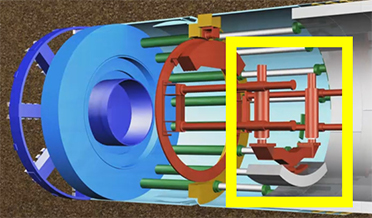

▼掴む
-

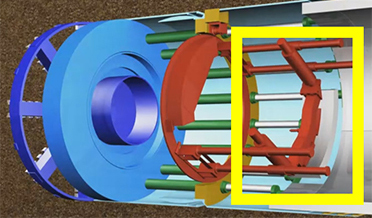

▼回転する
-

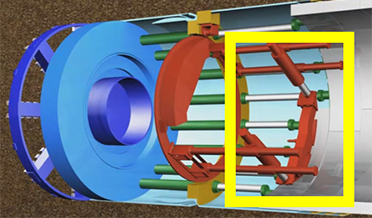

▼押しあてる
